شیر پروانه ای گیربکسی میراب

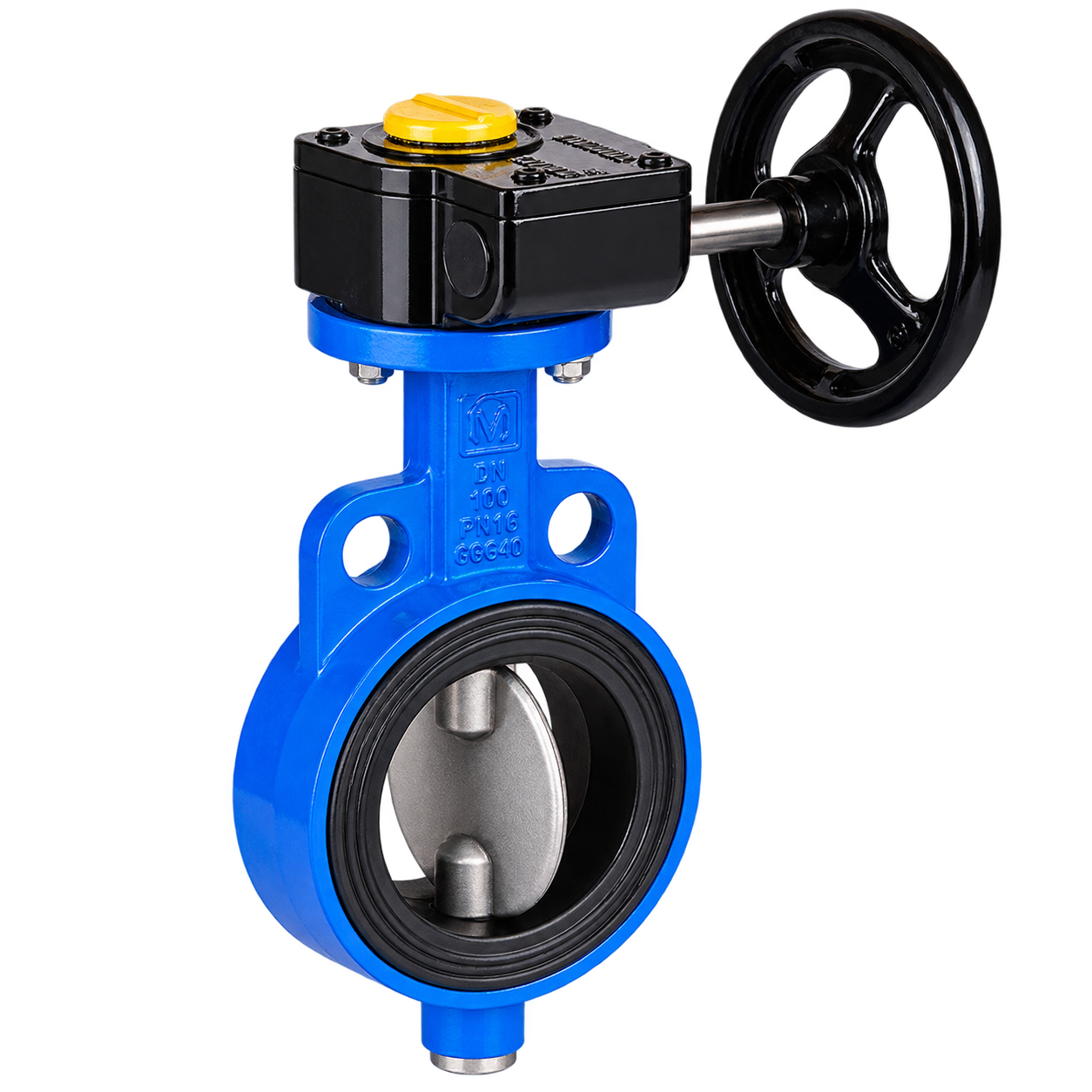

شیر پروانه‌ای گیربکسی میراب (Mirab Butterfly Valve with Gearbox) یکی از انواع شیرآلات صنعتی مورد استفاده برای قطع و وصل جریان سیال در خطوط انتقال و توزیع است. این شیر با استفاده از دیسک پروانه‌ای و مکانیزم گیربکس، امکان باز و بسته کردن کنترل‌شده شیر را فراهم می‌کند و به‌خصوص در سایزهای بزرگ، استفاده از گیربکس باعث می‌شود نیروی مورد نیاز برای عملکرد شیر به شکل قابل‌توجهی کاهش پیدا کند.

شرکت میراب شیرهای پروانه‌ای فلنجدار را مطابق استانداردهای بین‌المللی طراحی و تولید می‌کند و این محصولات در پروژه‌های آبرسانی، انتقال آب، تأسیسات، صنایع و پروژه‌های زیرساختی مورد استفاده قرار می‌گیرند. میراب برای شیر پروانه‌ای فلنجدار با گیربکس، مدل BEF را معرفی کرده است.

عملکرد شیر پروانه‌ای گیربکسی

در این نوع شیر، یک دیسک در مسیر عبور سیال قرار دارد. با چرخش فلکه گیربکس، دیسک حول محور خود حرکت می‌کند و با چرخش حدود 90 درجه، شیر از حالت باز به بسته یا برعکس تغییر وضعیت می‌دهد.

گیربکس حلزونی باعث می‌شود اپراتور بتواند شیر را با نیروی دستی کمتری باز و بسته کند. این موضوع در شیرهای سایز بزرگ اهمیت بیشتری دارد؛ زیرا نیروی لازم برای حرکت دیسک و غلبه بر شرایط کاری شیر افزایش پیدا می‌کند.

نکته: شیر پروانه‌ای برای قطع و وصل جریان بسیار مناسب است. در صورتی که هدف، کنترل دقیق و مداوم دبی باشد، انتخاب شیر باید بر اساس شرایط واقعی سیستم و محاسبات فنی انجام شود. میراب نیز در دستورالعمل خود تأکید کرده است که استفاده از شیر برای شرایط خارج از محدوده تعریف‌شده باید با بررسی فنی انجام شود.

مشخصات فنی شیر پروانه‌ای گیربکسی میراب

مشخصه	مشخصات
برند	میراب (Mirab)
نوع شیر	شیر پروانه‌ای فلنجدار
نوع عملگر	گیربکس دستی / گیربکس حلزونی
تیپ محصول	BEF
سایز اسمی	از DN100 تا DN2500، بسته به مدل
محدوده فشار کاری	6 تا 63 بار، بسته به مدل
اتصال	فلنجدار
جنس بدنه	چدن داکتیل، فولاد ریختگی، استنلس استیل و آلیاژهای پایه مس
جنس دیسک	چدن داکتیل، فولاد ریختگی، استنلس استیل و آلیاژهای پایه مس
مکانیزم عملکرد	چرخش دیسک حول محور
زاویه عملکرد	حدود 90 درجه
استاندارد طراحی	DIN EN 593 (DIN 3354)
استاندارد طول فلنج تا فلنج	DIN EN 558-1 Series 14 / Series 15، بسته به ساخت
استاندارد سوراخکاری فلنج	DIN 2501، DIN EN 1092 و استانداردهای مربوطه
کاربرد اصلی	قطع و وصل جریان در خطوط انتقال و توزیع
سیال قابل استفاده	با توجه به متریال و طراحی، عمدتاً خطوط آب و سیالات مجاز
مناسب برای	خطوط انتقال آب، آبرسانی، تأسیسات و صنایع

مشخصات متریال و بازه سایز و فشار بسته به مدل و سفارش محصول متفاوت است؛ بنابراین هنگام خرید باید DN، فشار نامی، نوع متریال و شرایط سیال مشخص شود.

سایز و فشار کاری

میراب برای خانواده شیرهای پروانه‌ای فلنجدار خود بازه گسترده‌ای از سایز و فشار را ارائه می‌کند. طبق راهنمای رسمی نصب و نگهداری، این خانواده در سایزهای 100 تا 2500 میلی‌متر و فشارهای کاری 6، 10، 16، 25، 40 و 63 بار طراحی و تولید می‌شود. با این حال، همه سایزها الزاماً در تمام کلاس‌های فشاری قابل ارائه نیستند و انتخاب نهایی باید بر اساس مدل شیر انجام شود.

سایز اسمی	فشارهای قابل بررسی
DN100 تا DN2500	PN6 تا PN63، بسته به مدل
مدل BEF گیربکسی	DN1000 تا DN2500 / PN6 تا PN63 طبق صفحه محصول میراب

توجه: جدول بالا برای معرفی خانواده محصول است و به معنی موجود بودن تمام ترکیب‌های DN و PN نیست. برای سفارش باید مدل دقیق از کاتالوگ و پلاک محصول کنترل شود.

جنس بدنه و دیسک

یکی از مزیت‌های شیرهای پروانه‌ای میراب، امکان انتخاب متریال متناسب با شرایط کاری است.

بر اساس مشخصات اعلام‌شده توسط میراب، بدنه و دیسک این خانواده می‌توانند از متریال‌هایی مانند:

• چدن داکتیل
• فولاد ریختگی
• استنلس استیل
• آلیاژهای پایه مس

انتخاب شوند. نوع دقیق متریال به مدل شیر، فشار کاری، نوع سیال و شرایط پروژه بستگی دارد.

استاندارد طراحی

شیرهای پروانه‌ای فلنجدار میراب مطابق DIN EN 593 (DIN 3354) طراحی می‌شوند.

برای محصولات معمول و غیرسفارشی، میراب همچنین استانداردهای مختلفی را برای ابعاد فلنج تا فلنج و سوراخکاری فلنج اعلام کرده است، از جمله DIN EN 558-1 و استانداردهای DIN 2501 / DIN EN 1092 و در برخی موارد استانداردهای ASME.

کاربردهای شیر پروانه‌ای گیربکسی میراب

این شیر می‌تواند در طیف وسیعی از پروژه‌های صنعتی و زیرساختی مورد استفاده قرار گیرد، از جمله:

• خطوط انتقال آب
• شبکه‌های آبرسانی
• تصفیه‌خانه‌های آب
• تأسیسات انتقال و توزیع آب
• ایستگاه‌های پمپاژ
• پروژه‌های صنعتی
• تأسیسات بزرگ ساختمانی
• صنایع مختلف
• پروژه‌های نیروگاهی و زیرساختی

میراب در پروژه‌های نیروگاهی و آبرسانی نیز از انواع شیرهای پروانه‌ای خود استفاده می‌کند.

مزایای شیر پروانه‌ای گیربکسی میراب

1. عملکرد آسان در سایزهای بزرگ
گیربکس باعث کاهش نیروی مورد نیاز برای باز و بسته کردن شیر می‌شود.

2. طراحی مناسب برای خطوط انتقال
ساختار پروانه‌ای باعث می‌شود شیر برای خطوطی که فضای نصب اهمیت دارد، گزینه مناسبی باشد.

3. امکان تولید در سایزهای مختلف
خانواده شیرهای پروانه‌ای میراب در بازه گسترده‌ای از سایزها تولید می‌شود.

4. تنوع متریال
امکان انتخاب متریال بدنه و دیسک متناسب با شرایط پروژه وجود دارد.

5. تنوع فشار کاری
بسته به مدل، فشارهای کاری مختلف از PN6 تا PN63 قابل ارائه است.

6. قابلیت استفاده در پروژه‌های بزرگ
مدل BEF گیربکسی میراب در صفحه رسمی این شرکت برای سایزهای 1000 تا 2500 میلی‌متر معرفی شده است.

سرعت مجاز جریان

سرعت مجاز سیال به کلاس فشار شیر بستگی دارد. در دستورالعمل رسمی میراب، مقادیر زیر برای شیرهای پروانه‌ای فلنجدار ذکر شده است:

کلاس فشار	حداکثر سرعت اعلام‌شده
PN10	3 m/s
PN16	4 m/s
PN25	5 m/s
PN40	6 m/s

در صورتی که شرایط پروژه به سرعت‌های بالاتر نیاز داشته باشد، میراب توصیه می‌کند موضوع توسط دفتر فنی مهندسی بررسی شود.

نکات مهم هنگام خرید

برای انتخاب صحیح شیر پروانه‌ای گیربکسی میراب، صرفاً دانستن سایز شیر کافی نیست. بهتر است اطلاعات زیر مشخص باشد:

پارامتر	اطلاعات مورد نیاز
سایز	DN
فشار کاری	PN
نوع سیال	آب، فاضلاب، سیال صنعتی و…
دمای سیال	°C
نوع اتصال	فلنجی
متریال بدنه	متناسب با شرایط کاری
متریال دیسک	متناسب با سیال و فشار
نوع آب‌بندی	مطابق مدل
نوع گیربکس	متناسب با گشتاور مورد نیاز
محل نصب	افقی، عمودی یا شرایط خاص
کاربرد	قطع و وصل یا کاربرد خاص
استاندارد فلنج	مطابق فلنج خط لوله

جمع‌بندی

شیر پروانه‌ای گیربکسی میراب انتخابی مناسب برای بسیاری از خطوط انتقال و توزیع سیال، به‌خصوص پروژه‌هایی است که استفاده از شیر پروانه‌ای فلنجدار و عملکرد دستی توسط گیربکس مورد نیاز است. این محصول در مدل‌ها، سایزها، فشارهای کاری و متریال‌های مختلف قابل ارائه است و انتخاب مدل صحیح باید بر اساس شرایط واقعی پروژه انجام شود.

برای خرید، پیشنهاد می‌شود مشخصات DN، PN، نوع سیال، دمای کاری و نوع اتصال را اعلام کنید تا مدل مناسب انتخاب شود.

ادب صنعت می‌تواند در انتخاب و تأمین شیر پروانه‌ای گیربکسی میراب و ارائه مشخصات فنی مورد نیاز پروژه، به شما کمک کند.
